Tutte le unità di ventilazione SIRE delle serie MAX e UVC vengono fornite, nel rispetto della normativa ERP 2018 (Energy-related-Product), con un sistema di controllo e regolazione della portata d’aria. La scelta del tipo di equipaggiamento viene lasciata al cliente, in funzione del budget e del grado di sofisticazione richiesto all’impianto.
Ecco una breve panoramica dei tipi disponibili.
Scheda 4V [S4], Potenziometro [PT] o 3 Velocità [3V]
Permette di comandare l’unità con semplici ingressi digitali (on/off e velocità remote, on/off bypass). Include la protezione antigelo, tramite riduzione della velocità del ventilatore di immissione, e l’allarme filtri con pressostato.

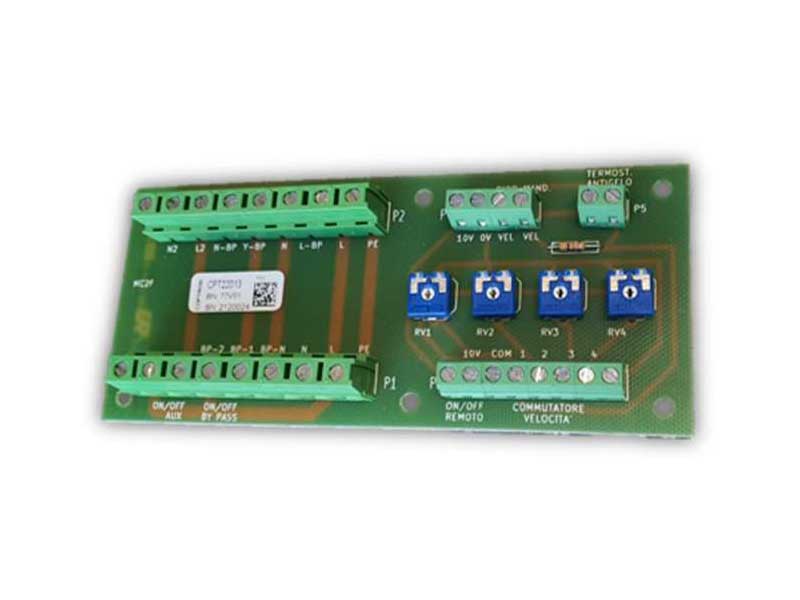

La versione S4 è dotata di sola scheda a bordo macchina; le versioni PT e 3V sono dotate di controllo remoto installabile all’interno di una scatola tipo 503 orizzontale.

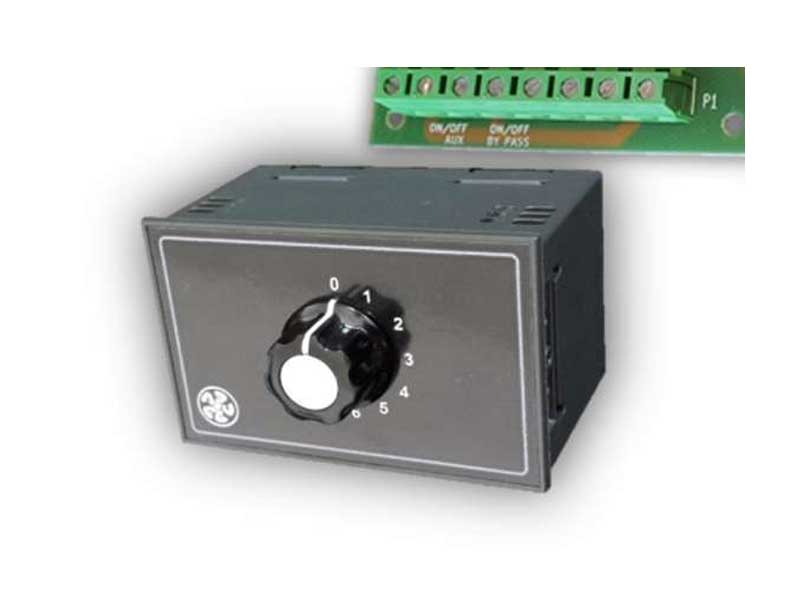

Potenziometro (PT): controllo remoto con funzioni di: accensione/spegnimento, regolazione della velocità dei ventilatori da 0 a 100% (regolazione continua senza scatti)
3 velocità (3V): controllo remoto con funzioni di: accensione/spegnimento, selezione della velocità tra 3 velocità pre-tarate (è possibile modificare la taratura delle velocità agendo sui trimmer presenti sulla scheda).

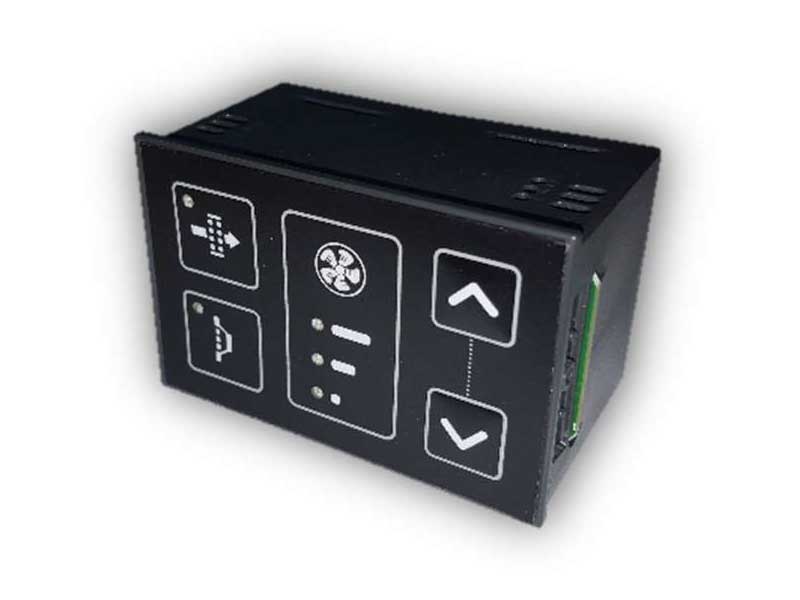

Controllo remoto 3E (Evo)
Scheda elettronica di controllo/connessione installata a bordo macchina; il controllo remoto offre le seguenti funzioni principali:
- Accensione/spegnimento
- Selezione tra 3 velocità pre-tarate (è possibile modificare la taratura delle velocità agendo sui trimmer presenti sulla scheda)
- Segnalazione apertura/chiusura by-pass (con controllo automatico)
- Segnalazione protezione antigelo (con controllo automatico tramite riduzione della velocità del ventilatore di immissione)
- Segnalazione filtri sporchi (tramite conteggio delle ore di funzionamento) e eventuale anomalia delle sonde di temperatura.
E’ inoltre possibile comandare l’unità attraverso semplici ingressi digitali (on-off e velocità remote).
Possibilità di controllo (automatico) di una eventuale resistenza antigelo (anche 2 stadi), se ordinata insieme. Il controllo remoto 3E è installabile all’interno di una scatola tipo 503 orizzontale.
Controlli elettronici

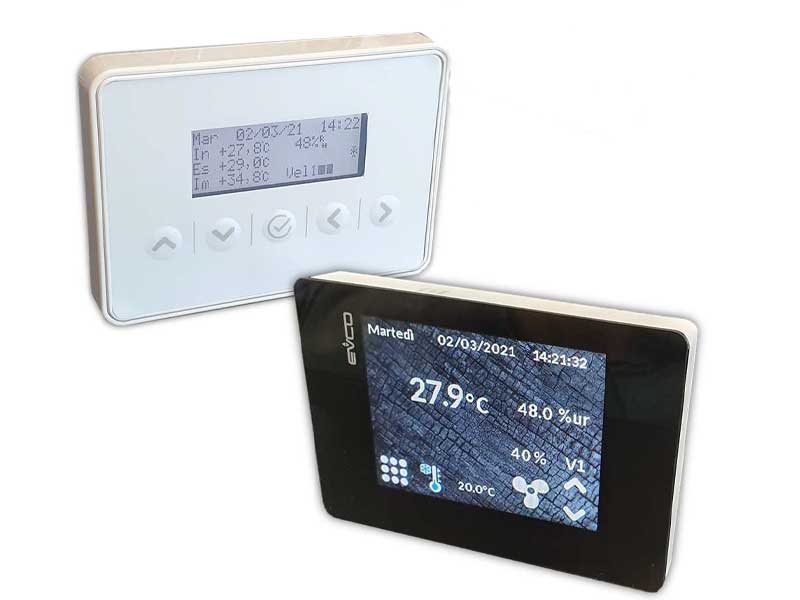

Scheda elettronica [SE] LCD bianco [EB] o Color-Touch [ET]

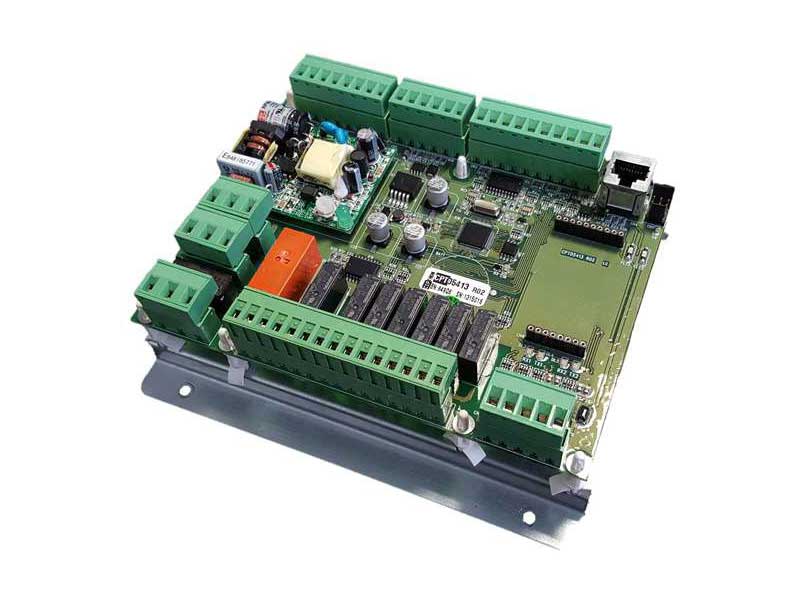

- Versione SE: scheda elettronica di controllo/connessione installata a bordo macchina, utilizzabile da sola, oppure abbinabile a tre diversi tipi di controllo remoto:
- Display LCD nero (EL), con sonde di umidità e temperatura ambiente integrate (installabile su scatola tipo 503 orizzontale o direttamente a muro/pannello);
- Display LCD bianco (EB) di spessore ridotto, con sonde di umidità e temperatura ambiente integrate (installabile su scatola tipo 503 orizzontale);

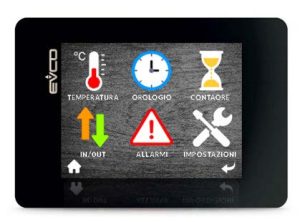

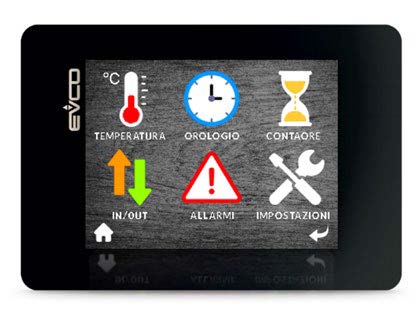

- Display Color-Touch (ET) con display a colori touch-screen con visualizzatore grafico TFT a colori da 320×240 pixel. (installabile all’interno di una scatola tipo 506e verticale BTicino).
Per tutti i tipi:
- Velocità dei ventilatori selezionabile manualmente tra 3 velocità preimpostate (modificabili da 10% a 100%) oppure gestita automaticamente dalla scheda di controllo (in funzione dell’umidità, della qualità dell’aria, della temperatura e/o di altre sonde esterne)
- Possibilità di differenziare la velocità del ventilatore di immissione rispetto a quello di espulsione
- Controllo automatico del by-pass, sia con funzione di free-cooling che con funzione di free-heating
- Protezione antigelo integrata con riduzione della velocità del ventilatore di immissione o, nel caso sia presente, con resistenza antigelo
- Gestione automatica delle eventuali batterie/resistenze di post-trattamento (sia con valvole on/off che 0-10V)
- Visualizzazione eventuali allarmi attivi e storico allarmi allarme intasamento filtri sia con conteggio delle ore di funzionamento che con pressostati differenziali (opzionali)
- Programmazione oraria/settimanale
- Possibilità di comandare la scheda di controllo con semplici ingressi digitali (contatti remoti di on/off,velocità, estate/inverno…) e/o via ModBus su RS485 (controllori/supervisori esterni)
- Possibilità di abbinamento a sonde esterne 0-10V (CO2/qualità aria, umidità, temperatura, controllo a portata/pressione costante…)
- Predisposizione per l’alloggiamento del modulo ModBus aggiuntivo (per utilizzare ModBus e un controllo remoto in contemporanea) o altri moduli di espansione disponibili in futuro
A richiesta vi forniremo le specifiche tecniche di ogni tipo di controllo. Non esitate a contattarci!
